Jaki kabel wybrać?
Wybór odpowiednich kabli projekcyjnych jest istotnym czynnikiem mającym wpływ na jakość wyświetlanego obrazu. Przy wyborze właścwiego kabla video do projektora, monitora, czy telewizora należy najpierw ustalić w jakie wyjścia wyposażone jest źródło obrazu (laptop, komputer, odtwarzacz DVD czy VHS, kamera, wizualizer, odtwarzacz Bluray, player video). Następnie ustalić jakie wejścia posiadają wyświetlacze (projektor, monitor, telewizor) oraz ustalić jaka odległość dzieli oba urządzenia.
Kable projekcyjne dzielimy na dwa typy według rodzaju transmisji sygnału - kable video analogowe i kable video cyfrowe. Kable analogowe to kable: Composite Video, S-Video oraz Component Video oraz komputerowe kable VGA. Kable cyfrowe to kable: DVI (wersja DVI-D tj. DVI digital) oraz HDMI.
Kable analogowe przez wiele lat były standardem w przesyłaniu sygnałów video. Z czasem zostały wyparte przez kable cyfrowe, pozwalające na przesył większych rozdzielczości i lepszej jakości obrazu. Jednak ciągle są one stosowane w zastosowaniach kiedy nie potrzeba sygnału wysokiej rozdzielczości.
Problemy z jakością sygnału, a co za tym idzie wyborem właściwych, wysokiej jakości przewodów audiowizualnych pojawiają się wraz z odległością i to dla wszystkich rodzajów kabli. Poniżej zamieszczamy charakterystykę wszystkich typów przewodów.
Kable video analogowe:

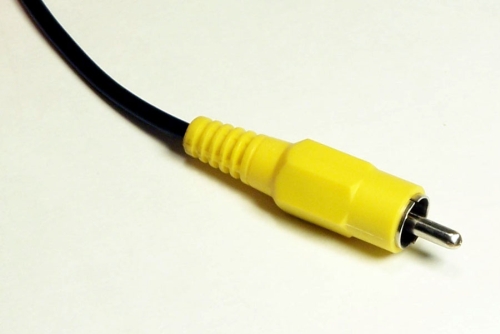

kabel composite video: kabel oferujący najsłabszą jakość obrazu, jednak popularny ze względu na duże rozpowszechnienie w urządzeniach wszelkiego rodzaju (kamery, magnetowidy, odtwarzacze DVD). Maksymalna rozdzielczość jaką daje się wyświetlić przy pomocy tego kabla to 720 x 576 (sygnał PAL). Wyposażony jest w jeden wtyk RCA (cinch). Transport sygnału następuje po jednej tylko linii. na rynku dostępna jest cała masa słabej jakości kabli z charakterystyczną żółtą wtyczką. W zamian proponujemy wysokiej jakości kabel PROAV.
Kable compostite video - oferta, cena
kabel s-video: następny, w hierarchi jakości, jest kabel S-Video. Mimo tego, że wyświetla taką samą rozdzielczość co kabel composite (PAL 720x576), to w tym przypadku jakość obrazu jest wyższa. Dzieje się tak na skutek tego, że w S-Video obraz video podzielony jest na dwie, osobne składowe (jasność i kolor). Też popularne złącze, występujące w wielu urządzeniach takich jak kamery, magnetowidy, odtwarzacze DVD). Proponujemy wysokiej jakości kabel PROAV.
kabel component: najlepszy dostępny kabel analogowy. Dzięki temu, że obraz przenoszony jest przez 3 osobne sygnały (stąd 3 wtyki RCA w tym kablu) maksymalna dostępna rozdzielczość wynosi aż 1080i (1920x1080). Wiele urządzeń nie akceptuje jednak tak wysokiej rozdzielczości po kablu component. Minusem jest też dostępność wyjścia, wiele starszych i tańszych urządzeń go nie posiada. Jest raczej spotykane w bardziej profesjonalnym sprzęcie - tunerach TV, magnetowidach, odtwarzaczach DVD). Proponujemy wysokiej jakości kabel PROAV.
1080i - oznacza transmisję z przeplotem (tj. jeżeli przesłanych jest 30 klatek na sekundę, to w jednej klatce przesyłane są wszystkie linie parzyste, a w kolejnej nieparzyste, i tak na zmianę, po 15 linii patrzystych i 15 nieparzystych na sekundę).
Kable component - oferta, cena

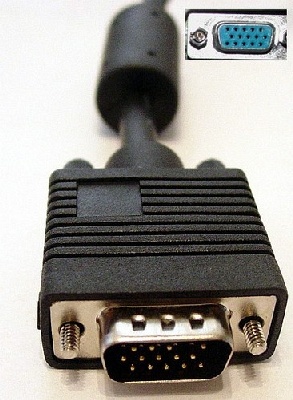

kabel VGA (D-SUB 15pin): najbardziej popularny analogowy kabel do łączenia komputera z monitorem czy projektorem. Jest to „komputerowy odpowiednik” kabla component, oferujący wysokie rozdzielczości (nawet 2048x1536), ale jest podatny na zakłócenia przy większych odległościach, stąd potrzeba stosowania przewodów wysokiej jakości. Odchodzi się od niego na rzecz DVI / HDMI na których obraz w wysokich rozdzielczościach jest zdecydowanie ostrzejszy. Jednak kabel VGA ciągle znajduje zastosowanie i jest tańszy w zakupie jeżeli nie ma potrzeby używania wysokich rozdzielczości. Proponujemy wysokiej jakości kable PROAV - High Quality oraz Premium Quality.
Kable video cyfrowe:
kabel HDMI: Od chwili wprowadzenia standardu HDMI, diametralnie wzrosły możliwości urządzeń rejestrujących, odtwarzających oraz wyświetlających treść HD. Z tego też powodu standard HDMI ulega ciągłym modyfikacjom. Od pierwszej wersji standardu HDMI 1,0 doszliśmy już do obecnej wersji 1,4 a/b. W najnowszej wersji kabla (1,4) wzrosła maksymalna rozdzielczość przesyłanego obrazu, z FULLHD 1080p 1920x1080 oraz WUXGA 1920x1200 pikseli do 4K 4096x2160. W najbardziej rozpowszechnionej wersji na rynku oznaczonej jako 1,3, można transmitować obraz o większej rozdzielczości koloru, co oznacza, że będzie on zgodny ze standardem x.v.Colour, zwanym również Deep Color. Dodatkowo, najnowsze kable HDMI mają dwukierunkowy przesył danych pomiędzy urządzeniami transmisji bezstratnej fonii, w pełni zgodnej z Dolby Digital True HD i DTS-HD Master Audio. Najnowsza wersja 1.4 pozwala na przesył sygnału 3D, sygnałów w rozdzielczości 4K, posiada zwotny kanał audio i kanał ethernet.
Poszczególne przewody HDMI różnią się od siebie. Obecnie organizacja HDMI odchodzi od nazewnictwa w postaci 1.3, 1.3b, 1.4 itd. Dokonany został podział na dwa podstawowe typy – Standard HDMI i High Speed HDMI, które występują również w wersjach Ethernet (czyli spełniających normę 1.4). Model standardowy kabla HDMI będzie zgodny z sygnałami 720p i 1080i, zaś model High Speed z sygnałami 1080p oraz WUXGA oraz z obrazami o poszerzonej palecie kolorów. Model High Speed with ethernet pozwala na przesyłanie sygnałów rozdzielczości do 4K. Kable HDMI różnią się także jakością wykonania oraz wyglądem przewodu i wtyków. Kupując HDMI do nowoczesnego i wysokiej jakości systemu audiowizualnego musimy odpowiedzieć sobie na pytanie do czego i jaki kabel potrzebujemy.
Wybierając kabel HDMI trzeba zwrócić uwagę także na jego długość. Krótkie kable 1-3 metry nie wymagają stosowania specjalnych przewodów, ale od 5 metrów w górę warto zwrocić uwagę na jakość kabla. Nie zaleca się używania przewodów HDMI dłuższych niż 15 metrów. Jeśli jednak potrzebujemy zastosowań HDMI na odległości 20 czy 30 metrów, to chcąc zachować dobrą jakość połączenia, warto użyć aktywne przewody lub osobny wzmacniacz, który wpina się pomiędzy dwa krótsze kable. Odległości do 50 metrów są do osiągnięcia przy zastosowaniu adapterów HDMI na przewód ethernet cat5e, jaki zwykle można spotkać w sieciach komputerowych. Maksymalnie można wysłać sygnał HDMI na odległość do 100 metrów, ale w tym przypadku należy zastosować konwertery HDMI na kabel koncentryczny lub światłowód.
Przy wyborze kabla HDMI istotna jest jakość wykonania przewodu, ponieważ może ona zaważyć na jakości odbioru obrazu i dźwięku. Niedbale wykonane połączenia mogą w konsekwencji spowodować z czasem przerwanie sygnału cyfrowego. Często pojawia się pytanie czy tanie kable HDMI zapewnią tą samą jakość, co droższe odpowiedniki. Jakości obrazu na droższym kablu nie będzie. Problem jest z tym, że na tym tańszym obrazu w ogóle nie będzie, albo np. obraz bedzie miał wyciętą część linii lub inne artefakty wynikające z niewystarczającej jakości transmisji cyfrowej. Proponujemy wysokiej jakości kabel PROAV.
kable HDMI - oferta, cena
kabel DVI (DVI-D tj. DVI digital): kabel do transmisji cyfrowej, „komputerowy odpowiednik” HDMI (z którym jest zresztą zgodny w zakresie sygnału video; nie przesyła sygnału audio). Umożliwia wyświetlenie rozdzielczości 1920x1200 (Single Link 18+1) i 2560x1600 (Dual Link 24+1). Jest to następca analogowego VGA i będzie wypierać ten standard zastępując go cyfrową jakością przekazu. Również bardzo rozpowszechnione złącze które stało się już nowym standardem. Dostępne są też kable DVI-D – HDMI, które umożliwiają połączenie urządzeń wyposażonych w te złącza (jednak bez przesyłu audio). Proponujemy wysokiej jakości kabel PROAV.
Istnieją też kabel DVI-I co oznacza "integrated DVI", pozwalające przesyłać po kablu DVI sygnały analogowe VGA (wtedy mamy oznaczenia Single Link 18+5 lub Dual Link 24+5)
Kable DVI - oferta, cena
Do połączeń komputer <-> projektor polecamy:
1. kabel VGA (najczęściej spotykane złącze)
2. kabel DVI (cyfrowa jakość, wysokie rozdzielczości)
3. kabel HDMI (cyfrowa jakość, wysokie rozdzielczości,
4. ewentualnie kabel DVI-HDMI)
Do połączeń projektor/TV LCD/plazma <-> player BluRay/dekoder telewizji cyfrowej/ playery video (materiał High Definition) polecamy:
1. kabel HDMI (najprostsze i dość często spotykane, najlepsza jakość obrazu)
2. kabel Component (jakość zbliżona do HDMI, raczej odporny na zakłócenia przy dużych dystansach, o połowę tańszy od HDMI)
Do połączeń wizualizer <-> projektor polecamy:
1. kabel VGA (podstawowe połączenie zapewewniające dobrą jakość i elastyczność)
2. kabel DVI (cyfrowa jakość obrazu, bez zakłóceń przy dużych dystansach)
Do połączeń DVD(VHS)/kamera analogowa <–> projektor/telewizor (starszy sprzęt) polecamy:
1. kabel S-Video: popularny standard w starszym sprzęcie, porty montowane również w laptopach
2. kabel Composite: gorsza jakość niż S-Video, ale bardzo popularny i rozpowszechniony standard
